Основные линии чертежа: их типы, толщина, пересечения, оформление по требованиям ГОСТа.
Чертеж невозможно прорисовать без контуров. Они могут отображать поверхности с видимыми и невидимыми очертаниями, показывать размеры элементов, деталей, плоскостей, поверхности.
Важно! Сегодня чертежи показывают динамические нагрузки, разнообразные воздействия для прогнозирования условий для содержания деталей. Они просты и доступны для прочтения непрофессионалам.
Историческая справка! Первые графические элементы человека представляли собой изображения жилища оружия на скалах. История графического изображения стартует со времен Древнего мира. Изображали рисунки при помощи мела, угля.
Обучающимся архитектурных и строительных высших учебных заведений часто приходится рисовать графические схемы. Работа достаточно скрупулезная, требует аккуратности, внимания.
С их помощью прорисовываются основные элементы, которые необходимы для прочтения и трактовки графических данных специалистами.
Разнообразие очертаний облегчает задачу чтения графического способа предоставления информации. Поскольку у каждой из них свои роль и назначение. Все требования, обозначения, пояснения и особенности указаны в ГОСТ.
Научные работы в ВУЗах пишут в соответствии с определенными нюансами. Для всех одинаковы условия, которые прописаны в стандарте ГОСТ. В его правилах прописаны основные моменты, которых важно придерживаться, когда прорисовываешь разные типы контуров: выносные, невидимые, размерные, пунктирные, волнистые, штриховые.
В официальном документе ГОСТ прописываются так же требования по вопросам, как прорисовывать границы, очертания графических элементов, их толщина и размеры.
Приводятся стандарты по тому, как необходимо выполнять контуры изображений, их рамок, толщины и размеров.
Cтуденты для проектов рисуют разнообразные типологии очертаний. Она нужны для прорисовки внешней и внутренней рамок. Для обозначения сечения в работу берут специализированные под них графические элементы.
Видимые границы детали или элемента, выходящего за пределы сечения принято прорисовывать при помощи сплошной основной. Невидимые очертания прорисовывают штриховыми, а обрывы – сплошными волнистыми. Сечения прорисовывают разомкнутой.
Разные виды очертаний имеют уникальную толщину. Значение для любых типов показывается через значение S, обозначающее значение толщины основной толстой. Ниже по таблице вы можете изучить параметры, которые прописаны стандартом.
Нередко в проектах встречаются пересекающие друг друга. Отдельным пунктом в ГОСТе прописаны требования для такой ситуации. Построение требует особой внимательности и точности от студента. Часто пересечения встречаются при построении проектов для вентиляции, канализации, трубопроводов.
Не закрыть графический элемент и при этом показать реальные точные размеры детали, элемента? Цель достигается с помощью использования размерных на чертежах. В проекте они отображаются как сплошные, а на каждом конце располагают стрелки, которые упираются границами измерений. Параметры размерных графических элементов во многом зависят от толщины основной. Во всем рисунке они должны быть относительно друг друга примерно идентичны.
Внимание! Стрелки не должны пересекать линии.

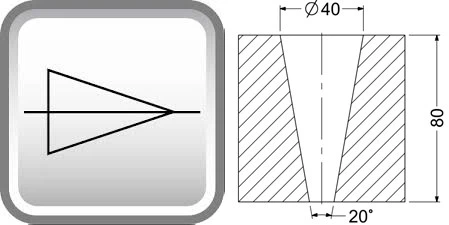

Выделяют несколько видов данного графического элемента:
Как правило, размерные располагают слева, справа чертежа или под ним.
В первую очередь наносятся осевые очертания. Они имеют толщину: S/3 или S/2. Обозначается она с применением пунктирных штрихов.
Поверхности, которые должны быть термически обработаны, обозначаются утолщенной штрихпунктирной. Толщина 2/3 S.
Этапы построения осевой в Автокад:
1 шаг. Проводим разграничение через меню.
2 шаг. На панели инструментов, выбираем «Тип инструментов».
3 шаг. Далее в списках выбираем пункт «Осевая линия». Заметка! Если такого типа в списке не оказалось, то его нужно с вкладки «Добавить другой тип».
Линии перехода или невидимых очертаний предмета называются штриховыми. Центровая и осевая отображаются штрихпунктирами. Нередко используются для указания центра окружности, дуги. Параметры штриха и расстояния между ними зависят от размеров и формата изображения. Они обозначают также поверхности, которые требуют термообработку, подлежат покрытию.
Штрихпунктиры заканчиваются и пересекаются штрихами.
Стандартами не обозначаются «пунктирные линии». Вместо нее используется штрихпунктирная.
Сгиб обозначают при помощи штрихпунктирной.
Большие детали в проектах стараются сокращать по объему, параметрам. Там, где размеры примерно одинаковы, они сокращаются, обрываются. Эту часть прорисовывают с помощью сплошных волнистых. Их толщина колеблется от S/3 до S/2. При достаточно большом расстоянии используют сплошную тонкую ломаную.
Невидимые – штриховые контуры, которые обозначают незаметные глазам очертания детали, невидимые переходы. Они являются вспомогательными, помогают прочитать и выполнить верные действия.
Компас – компьютерная программа, с помощью которой автоматизируется процесс вычерчивания. Во вкладке «Параметры» можно менять признаки графического рисунка, его толщину и тип. Очертания, расположенные на одном слое можно преобразовать в невидимые либо и вовсе выключить. При этом они должны быть одного вида, которые потом можно сделать погашенными.

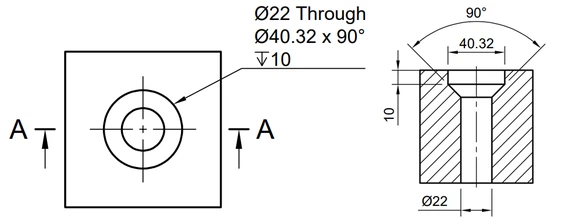

Разрезы – изображения, которые отображают сечения деталей несколькими или одной плоскостями. Для выполнения задачи необходимо мысленно провести сечение. Ее отображают при помощи отрезков. Сам разрез обозначается разомкнутой. Свойства и параметры полностью должны соответствовать стандартам, которые прописаны в ГОСТе.
Изображения контуров разграничения вида, разреза, обрыва показывают при помощи волнистых.
Сплошные прорисовываются от начала до конца без единого обрыва, не отмечается ни единого разрыва при прорисовке графического элемента. Выделяют среди данного типа следующие подразделения: толстую и тонкую. Первые применяются при прорисовке основных очертаний, от их толщины зависят параметры других элементов, а вторые – для штриховки в сечениях.
Если графический элемент линии разрыва или иначе обрывистой не нарушает информативность, то его используют.
Большой объем информации доставляет достаточно много проблем при его прочтении, поэтому в таких ситуациях используют размерные и выносные. Правила их нанесения прописаны в ГОСТ. Там изложена информация о выборе шрифтов, дана инструкция, как должны располагаться очертания.

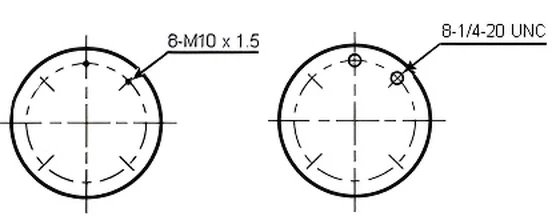

Резьба также прорисовывается на основании стандартов ГОСТ. Сбег, недорез, недовод отображаются с помощью специальных обозначений согласно стандарту.
Надеемся, что наша информация полезна для Вас и справитесь с поставленной в учебном заведении задачей. Если же возникли трудности, сложности либо элементарно не хватает сил и времени на выполнение графической работы, то Work5.ru поможет Вам. Наши преимущества:
Оставляйте заявку на сайте либо звоните по указанному номеру телефона в шапке сайта.
В этой статье мы рассмотрим актуальные на 2024 год требования ГОСТ к оформлению чертежей, поделимся примерами и рассмотрим несколько программ, которые упростят работу с чертежами.
✏ ЗаметкаВажно правильно составить чертеж, потому что они сообщают информацию об объекте или конструкции, а также обеспечивают точность, масштабирование и соблюдение стандартов. Правильные чертежи помогают снизить риск ошибок на этапе проектирования, обеспечивают эффективную коммуникацию между специалистами и способствуют совместной работе. Все это — ключевые навыки успешного проектирования и строительства.
Студенты часто путают понятия ЕСКД (Единая система конструкторской документации) и ГОСТ (Государственный общесоюзный стандарт). Важно понимать их взаимосвязь и различия.
🤔 ОпределениеЕСКД — это комплекс нормативных документов для всех этапов проектирования, производства и эксплуатации продукции. Он регламентирует весь жизненный цикл изделия от составления чертежа до сдачи заказчику.
ГОСТ описывает конкретные правила оформления конструкторской документации, чертежей и схем.
То есть ГОСТ — это один из документов в рамках целостной системы ЕСКД.
Главное при оформлении чертежей — соблюдать стандарты. Даже идеально выполненный чертеж может быть не засчитан из-за нарушения требований к оформлению.
Преподаватели первым делом смотрят на:
форматы;
рамку чертежа по ГОСТ;
основную надпись;
шрифты;
типы линий;
нанесение размеров;
масштабы.
Рассмотрим каждый из этих элементов подробнее.
Форматы листов для чертежей регламентирует ГОСТ 2.301-68. Распространены А4, А3, А1, также используются А0, А2, А5. Размеры пишутся в миллиметрах. Каждый следующий формат образуется удвоением меньшей стороны предыдущего.
Студент выбирает формат самостоятельно. В вузах чаще всего используется А3 и А4.
Чертежи выполняют на плотной бумаге или ватмане. При этом надо отметить, что А4 используется только вертикально. Остальные форматы можно располагать любым образом.
При оценке чертежа сначала проверяют соблюдение общих требований к оформлению, а не саму конструкцию изделия. Ключевой элемент — рамка, выполненная строго по ГОСТу.
🤔 ОпределениеРамка — это сплошная толстая линия, ограничивающая поле для схемы или конструкции. Она четко обозначает границы рабочей области листа.
Сейчас студенты обычно используют готовые шаблоны листов с нанесенными рамками. Но нужно знать точные параметры рамки, чтобы уметь выполнять ее самостоятельно.
Размеры и расположение рамки зависят от ориентации листа.
При горизонтальной ориентации отступ 5 мм сверху, снизу, справа. Слева 20 мм для возможности подшивки.
При вертикальной ориентации сверху 20 мм, с остальных сторон 5 мм.
💡 СоветДля упрощения работы рекомендуется использовать готовые листы с рамками по ГОСТу. Это позволит сосредоточиться на содержательной части чертежа.
Оформление чертежей по ГОСТ требует заполнения основной надписи согласно ГОСТ 2.104-2006. Основная надпись располагается внизу листа. Графы отделяются жирными линиями, строки — тонкими.
В готовых шаблонах основной надписи уже указаны следующие графы:
Изм. — номер изменения
Лист — номер листа
Разраб. — разработчик (фамилия и инициалы студента)
Пров. — проверил (преподаватель или научный руководитель)
Т.контр. — технический контроль (заполняет преподаватель)
Н.контр. — нормоконтроль (заполняет преподаватель)
Утв. — утвердил (научный руководитель или зав.кафедрой)
Фото: Work5
Справа указывают место создания и проверки чертежа, а также код направления. Формируется уникальная запись из группы, номера варианта и порядкового номера чертежа.
В нижнем блоке располагается наименование листа в именительном падеже единственного числа, например, «Деталь». Под ним указывают материал детали и номер соответствующего ГОСТ.
В крайнем правом блоке заполняют:
литеру чертежа;
массу в кг;
масштаб (обычно 1:1 или 1:2).
ГОСТ предусматривает несколько видов основной надписи. Их выбор зависит от порядкового номера листа в подшивке чертежей. Для первого листа используется рамка формы 1 (см. выше), для последующих — форма 2 и 2а (уменьшенная высота).
Фото: Work5
При оформлении все слова и цифры должны быть написаны чертежным шрифтом с наклоном согласно ГОСТ.
При создании чертежей немаловажную роль играет выбор шрифта. Государственные стандарты допускают использование двух видов чертежных шрифтов: прямого и наклонного. Для начинающих рекомендуется применять исключительно прямой шрифт, в то время как наклонный вариант предполагает строгий угол наклона 75 градусов.
Фото: Work5
Фото: Work5
Независимо от выбранного шрифта, крайне важно соблюдать одинаковое расстояние между буквами и цифрами. ГОСТ содержит четкие указания относительно высоты и ширины символов. Как правило, применяются средние нормативы, определяемые форматом листа. При этом абсолютно все элементы должны иметь идентичные параметры, проверяемые при помощи линейки. По мере приобретения опыта у студентов вырабатывается навык равномерного письма без использования дополнительных измерительных инструментов.
Следует помнить, что неровный, небрежный шрифт или загрязнения на листе могут стать причиной снижения оценки при проверке работы преподавателем. Поэтому крайне важно выполнять все надписи максимально аккуратно и разборчиво, обращая внимание на чистоту и опрятность оформления чертежа.
Одним из ключевых элементов правильного оформления чертежей по ГОСТ являются типы линий. Различные виды линий выполняют разные функции и помогают отобразить детали изделия, в том числе скрытые элементы. ГОСТ регламентирует начертание, толщину и применение каждого типа линий:
Сплошная толстая линия от 0,4 до 1,4 мм используется для изображения видимых контуров детали.
Сплошная тонкая линия применяется для выносных и размерных линий, штриховки, выносок, их полок и подчеркивания надписей.
Штрихпунктирная линия с чередующимися штрихами 5-30 мм и промежутками 2-3 мм обозначает осевые линии и линии центров окружностей.
Разомкнутая штрихпунктирная линия со штрихами 8-20 мм используется для обозначения линий сечения.
Сплошная волнистая линия обычно изображает линии обрыва или разреза.
Штрихпунктирная тонкая линия с небольшими штрихами 2-8 мм и промежутками 1-2 мм показывает невидимые контуры деталей.
💡 СоветСмотрите полный гайд по составлению чертежных линий в другом нашем материале!
Правильное начертание линий разных типов является критически важным для корректного оформления чертежей и максимально точной передачи информации о деталях. Соблюдение стандартов в части линий — одна из ключевых задач при обучении студентов основам черчения. Научные руководители уделяют значительное внимание отработке навыков начертания разных типов линий.
При оформлении строительных и архитектурных чертежей следует уделить внимание также правильному нанесению размеров.
🤔 ОпределениеРазмер — это числовые значения, которые отображают длины, ширины, высоты и другие измерения объектов и конструкций. Они обычно указываются в единицах измерения, таких как миллиметры, сантиметры, дюймы и т. д. Размеры могут быть показаны на чертежах с использованием различных способов, включая размерные линии, размерные стрелки и числовые значения.
Размеры не только должны соответствовать конструктивным особенностям и технологии производства, но и выполняться в строгом соответствии с установленными правилами. Каждый размер состоит из трех обязательных элементов:
Важно соблюдать следующие требования к нанесению размеров:
Размер должен располагаться на расстоянии не менее 8 мм от контура детали или изделия.
При необходимости проставить несколько параллельных размеров, между размерными линиями следует выдерживать интервал от 8 до 10 мм.
Размерные линии должны выходить за крайние выносные линии на 2-3 мм.
Числовое значение размера размещается над размерной линией, примерно на середине ее длины.
Все элементы размера (выносные и размерные линии, числа) должны выполняться сплошными тонкими линиями.
✏ ЗаметкаСоблюдение этих правил обеспечивает четкость и удобочитаемость размеров на чертежах, что имеет критическое значение для корректного изготовления деталей и конструкций. Особенно важно строгое следование стандартам при оформлении строительной и архитектурной документации, где точность размеров является залогом безопасности и качества возводимых объектов.
Нанесение масштабов на чертеже
Масштабирование — еще один важный аспект правил оформления чертежей, урегулированный в ГОСТ 2.302-2013.
Государственные стандарты определяют широкий спектр параметров масштабирования, включая коэффициенты:
увеличения — 2:1, 2,5:1, 4:1, 5:1 и 10:1;
и уменьшения —1:2, 1:2,5, 1:4, 1:5 и 1:10.
Понимание этих стандартов необходимо для чертежников, чтобы обеспечить достоверность и точность их технических изображений.
При создании чертежа необходимо убедиться, что изображаемый объект или конструкция представлены в истинном масштабе. В случаях, когда натуральное масштабирование невозможно, чертеж должен содержать явное указание масштаба, например, «М2:1», что означает увеличение в два раза. Такой подход обеспечивает ясность и точность передачи информации, а также соответствие стандартам и требованиям технической документации.Сегодня студенты и профессионалы имеют доступ к разнообразным программам для работы с чертежами и проектированием. Некоторые из них, по мнению экспертов, уже устарели и больше подходят для учебных целей. Однако это не значит, что их нельзя использовать для ускорения процесса составления чертежа. Давайте рассмотрим две из них более подробно.
AutoCAD — это программное обеспечение, которым пользуются многие инженеры и архитекторы. Знание этой системы часто необходимо для трудоустройства в инженерную сферу. AutoCAD предоставляет широкие возможности для решения производственных задач. Она позволяет работать как в 2D, так и создавать трехмерные модели, что облегчает восприятие информации на чертежах как авторами, так и другими специалистами.
Кроме того, AutoCAD поддерживает различные форматы чертежей, что позволяет совместно работать над проектами различным специалистам. Например, инженер-проектировщик может разработать проект помещения и передать его инженеру-электрику для разметки электрики. Затем полученные данные могут быть использованы дизайнером для создания трехмерной визуализации.
У программы Autodesk Autocad есть бесплатный пробный период, поэтому вы можете легко использовать ее для написания вашего проекта.
Компас-3D — это еще одна популярная программа для создания чертежей и трехмерного моделирования. Она имеет функциональные возможности, сравнимые с AutoCAD, но обладает также специализированными функциями, которые делают ее популярной среди студентов и профессионалов.
Часто Компас-3D используется студентами как первый трехмерный пакет для выполнения различных заданий по инженерной графике, геометрии, сопромату, технологическим машинам и оборудованию, а также проектированию зданий и сооружений.
Кроме того, данное программное обеспечение широко применяется в производственных организациях. Оно позволяет создавать не только чертежи, но и профессиональную документацию, включая все этапы проектирования, благодаря встроенным инструментам и шаблонам, соответствующим действующим нормативным документам и стандартам.
У Компаса-3D также есть бесплатный пробный период, который длится целый месяц.
Надеемся, что наша статья помогла разобраться в оформлении чертежей по ГОСТу. Если у вас остались вопросы или нужна помощь с составлением чертежа — обращайтесь в Work5!
В данной статье мы рассмотрим основные их типы на чертеже, их назначение и правила построения.
Формирование и освоение основ графического языка и черчения является неотъемлемой частью образования в технических специальностях. Одним из важных аспектов этого процесса является умение распознавать и правильно интерпретировать различные виды на чертежах. В данной статье мы рассмотрим основные их типы на чертеже, их назначение и правила построения.
Это графическое изображение поверхности предмета, которое отражает только видимую часть и ориентировано на наблюдателя. В чертежах проекций также допускается включение контуров элементов, которые обычно не видны, но не изменяется основная цель - представить видимую структуру объекта.
Они имеют важное значение, так как необходимы для правильной сборки изделия. Без этого невозможно выполнить процесс сборки должным образом.
Согласно ГОСТ 2.305-68, в чертежах применяются три типа: основной, местный и дополнительный. Эти типы указаны в стандарте и используются для классификации различной информации на чертеже.
Наиболее распространенные способы представления объектов достигаются через проецирование на шесть плоскостей. Для этого объект представляется в пространственном кубе, а затем его грани разворачиваются для определения расположения на графическом изображении. Таким образом, процесс проецирования и последующее развертывание граней объекта в пространстве помогают визуализировать его позицию и форму на графическом изображении.
Для обозначения вида детали на чертеже применяются заглавные буквы русского алфавита, используя шрифт, который превышает размерный на 12. На рисунке 1 представлена деталь, для которой требуется выполнить четыре вида. Их расположение на поле связано с занимаемым ими значительным пространством в проекционной связи.
На нижеприведенном рисунке показаны основные проекции, а также приведен пример их применения на чертеже.
Это изображения, которые формируются на плоскостях, расположенных не параллельно основным плоскостям проекций. Они применяются в случаях, когда невозможно показать определенную часть объекта без искажения их формы и размеров. Такие проекции позволяют учесть особенности объекта и представить его с максимальной точностью, минимизируя искажения его геометрии.
На чертеже, который обозначен номером 2, основная проекция объекта обозначается буквой «А». В свою очередь, стрелка с соответствующей буквой указывает направление взгляда и связана с этим изображением объекта.
Изображение конкретного, ограниченного участка поверхности объекта, полученное путем проецирования на основные плоскости проекций. Используются для уточнения структуры отдельных элементов детали.
Обозначается линией обрыва:
При составлении технической документации необходимо выбирать минимальное, но достаточное количество проекций, чтобы ясно передать форму изображаемого объекта. Оптимальное количество должно обеспечивать полное представление исследуемого объекта, избегая излишней избыточности или недостатка информации. Важно найти баланс, чтобы чертеж был информативным и понятным, не перегружая его излишним числом проекций или упрощая до степени потери существенных деталей.
Для отображения невидимых частей поверхности предмета допускается использование штриховых линий. Расстояние между различными видами выбирается таким образом, чтобы обеспечить удобное размещение размерных линий. Крайне важно избегать повторения одинаковых размеров дважды, чтобы избежать перегруженности и упростить восприятие и использование в процессе использования технической документации.
На чертеже обычно следуют следующему порядку размещения:
Такой порядок размещения обеспечивает систематическое представление объекта и простоту его восприятия при чтении и анализе.
В современных программах для создания технической документации различной сложности формирование видов автоматизировано, например:
Для того чтобы создать три стандартных проекции в программе Solidworks используйте следующее:
Если воспользоваться функцией Вставка> Чертежный вид с выбором параметра 3 стандартных видов, то будут созданы три связанных ортогональных вида детали или сборки (спереди, справа, слева, сверху, снизу и сзади), которые отображаются одновременно.
В результате получится похожий чертеж, где рис. 1 – три автоматически созданных вида для детали на рис. 2.
рис.1. Виды в SolidWorks
Рисунок 2. Деталь в SolidWorks
Для того, чтобы создать вид в другой программе, например, КОМПАС, попробуйте следующее:
В результате в программе появятся следующие проекции:
1. Планы: это плоское изображение, которое показывает здание сверху. Планы помогают увидеть расположение помещений, стен, окон, дверей и других элементов здания.
2. Фасады: фасады представляют внешний вид здания с определенного направления. Они показывают архитектурные особенности здания, такие как окна, двери, выступы, фасонки и декоративные элементы.
3. Разрезы: разрезы позволяют увидеть внутреннюю структуру здания. Они показывают вертикальные срезы через здание, позволяя увидеть расположение не только стен, но и перекрытий, лестниц, систем отопления, вентиляции и прочих инженерных коммуникаций.
Каждый вид на строительном чертеже направлен на предоставление определенной информации.
В документации, согласно ЕСКД, предусмотрен вариант использования видов с разрывом (прерванных). Они позволяют отобразить определенные участки в большем масштабе на листе меньшего размера. Для создания прерванных изображений используются две линии разрыва. Размеры, связанные с прерванной областью, отражают актуальные значения модели.
Подводя итог статье можно смело говорить о том, что хоть и в современности создание видов в большинстве своем автоматизировано программами, это все равно требует продвинутых навыков обращения со средами создания чертежей. При сложностях обращайтесь за помощью к Work5.
