На инженерном чертеже текст выполняет важную функцию: он поясняет, что изображено, каковы размеры линии или элемента схемы. Чтобы этот текст — названия, размеры, обозначения — можно было легко прочитать и понять, стандарты регламентируют, как именно он должен выглядеть. В этой статье рассматриваются требования стандартов к шрифтам, параметры шрифта и особенности их применения в инженерной графике и CAD-средах.

Что такое шрифты для чертежей

🤔 Определение

Шрифт для чертежей — это набор букв, цифр и знаков, используемый на технических чертежах и в других конструкторских документах. В отличие от декоративных или офисных шрифтов, чертежный шрифт должен быть максимально читаемым, унифицированным и соответствовать требованиям стандарта. Стандарты задают точные параметры букв: размер, толщину линий, соотношение высоты и ширины. Наиболее известные стандарты, регулирующие эти требования, — российский ГОСТ 2.304‑81 и международный стандарт ISO 3098‑1:2015 (ранее ISO 3098‑0).

Основные требования к шрифтам по ГОСТу

ГОСТ 2.304‑81 входит в состав ЕСКД (Единой системы конструкторской документации). Этот действующий стандарт устанавливает требования к тексту на чертежах: определяет, что понимается под размером шрифта, как измеряется высота букв и какие параметры они имеют. Размер шрифта — это высота прописной (заглавной) буквы в миллиметрах, измеряемая от нижней до верхней точки контура. Высота строчных букв соотносится с размером шрифта и обычно составляет 0,7 высоты прописной. Толщина линии шрифта зависит от его типа и размера.

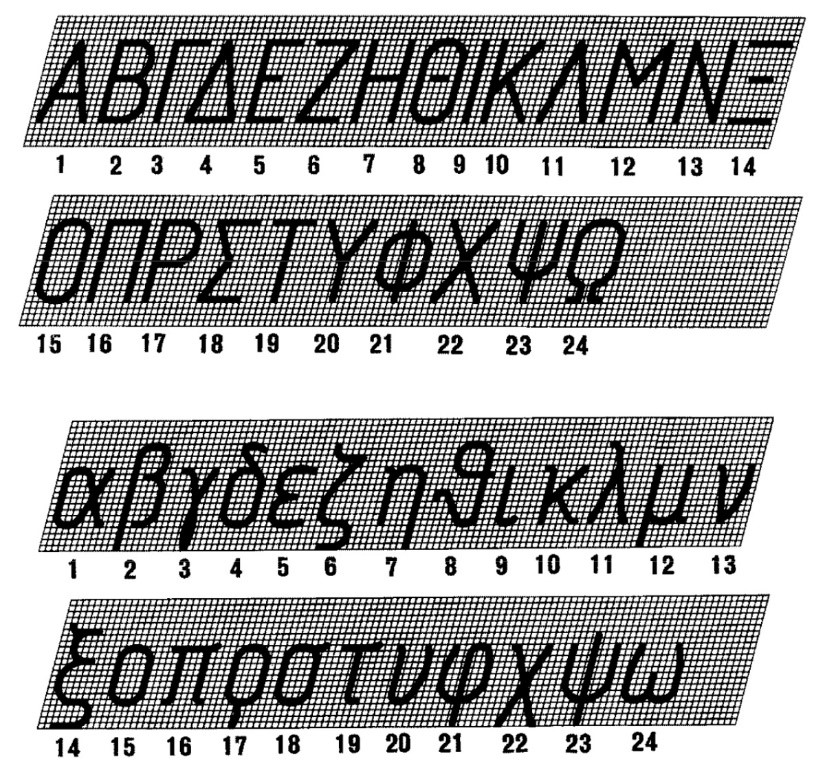

Согласно ГОСТу, буквы должны быть пропорциональны заданному размеру и иметь одинаковое начертание независимо от того, наносятся ли они вручную или с помощью инструментов и технических средств (например, в CAD-системах). Стандарт также регламентирует такие понятия, как ширина букв и вспомогательная сетка — система линий, в которые вписываются символы для обеспечения единообразия.

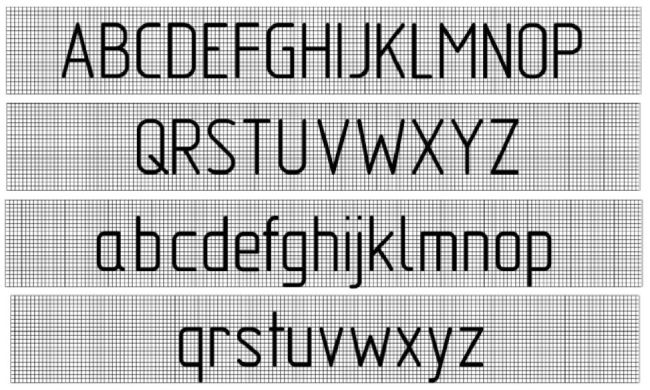

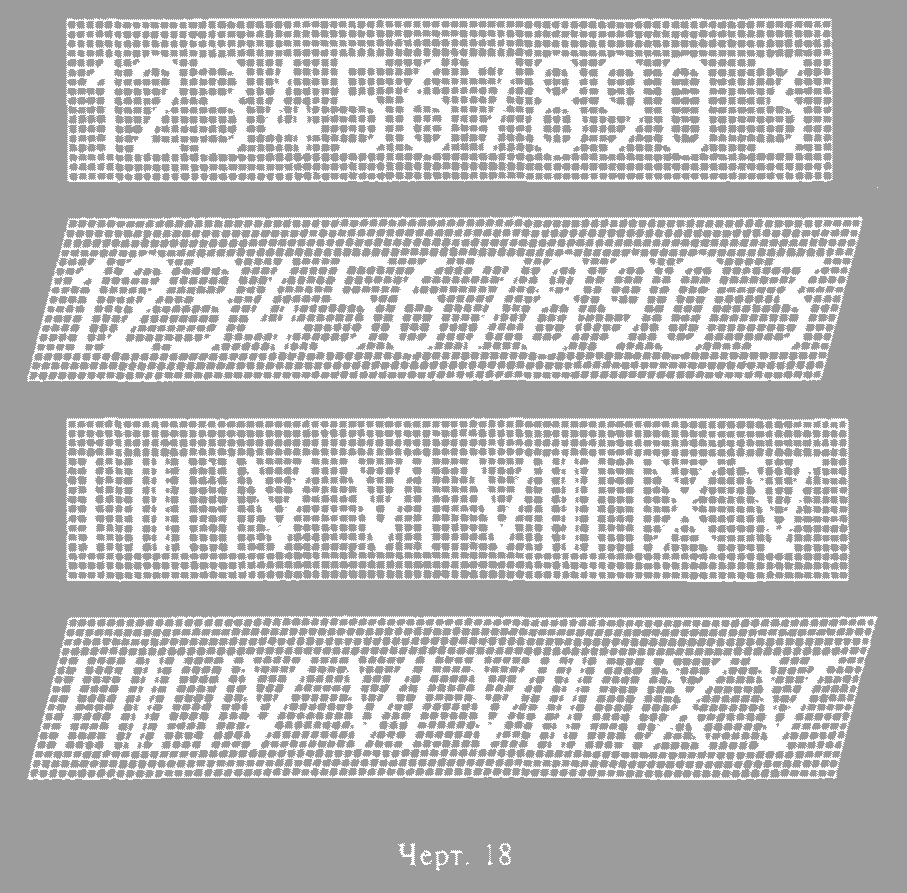

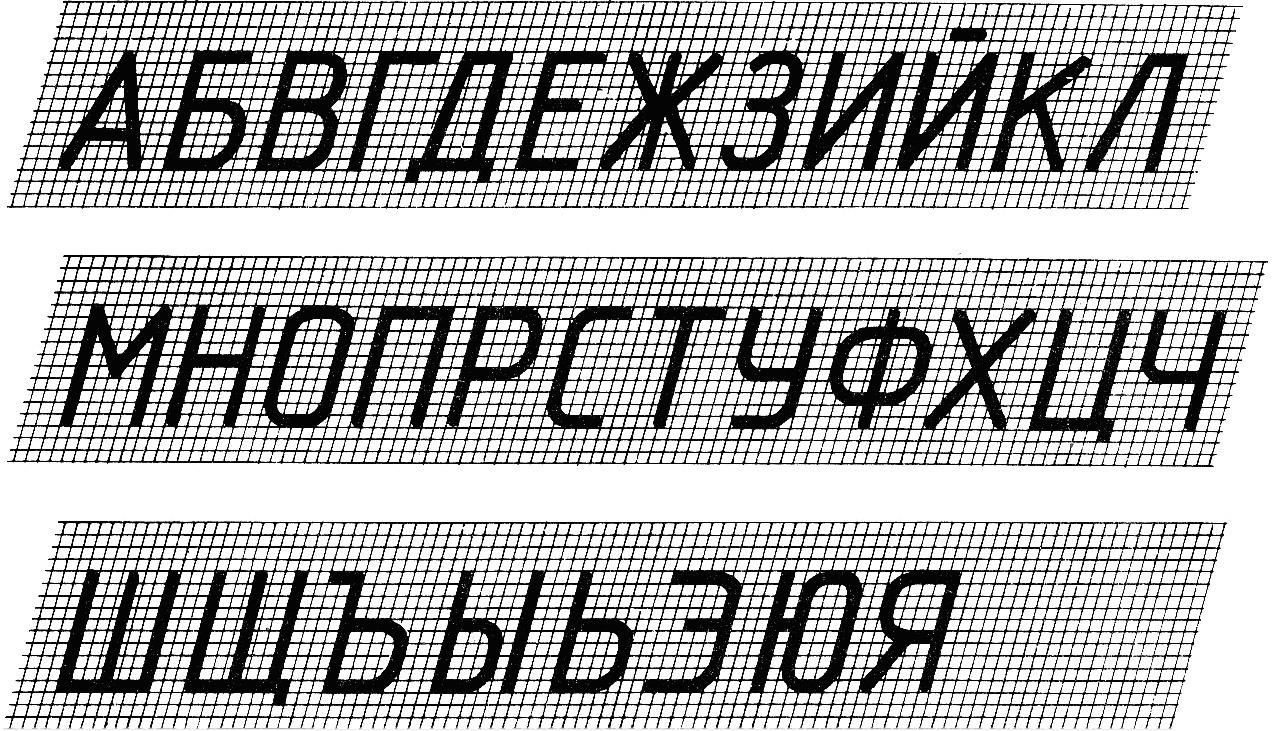

ГОСТ 2.304‑81 устанавливает следующие типы шрифта:

• тип А — прямой, с толщиной линии, равной 1/14 высоты буквы;

• тип А — наклонный (угол наклона — около 75°), с той же толщиной линии — 1/14 высоты;

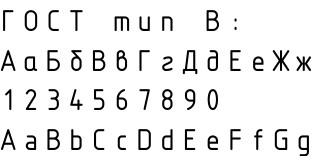

• тип Б — прямой, с толщиной линии, составляющей 1/10 высоты;

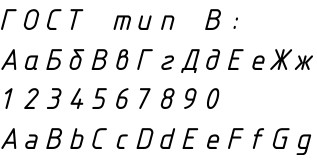

• тип Б — наклонный (также около 75°), с толщиной линии 1/10 высоты.

Для каждого из этих типов нормативная документация устанавливает точные значения: высоту прописных и строчных знаков, интервалы между буквами, межстрочный шаг, расстояние между словами, а также толщину линий в зависимости от кегля. Например, при высоте шрифта 20 мм толщина линии для типа Б составит 2 мм, а для типа А — 1,4 мм.

Требования к оформлению основной надписи

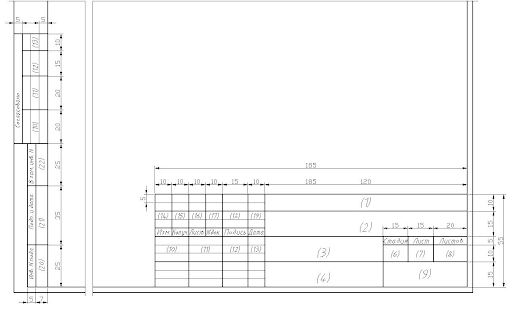

Основная надпись — обязательный элемент любого чертежа, и ее оформление строго регламентировано нормативной документацией. Она всегда находится в правом нижнем углу листа. В зависимости от формата бумаги и ее ориентации применяются три варианта габаритных размеров этой таблицы: 185×55 мм, 185×40 мм или 185×15 мм.

Для листов формата А4 предусмотрено единственное расположение — вдоль короткой стороны листа. На более крупных форматах (начиная с А3) основная надпись может размещаться как вдоль длинной, так и вдоль короткой стороны — в зависимости от компоновки чертежа и требований к последующему хранению.

При фальцовке (сворачивании) чертежей до формата А4 все сгибы выполняются так, чтобы основная надпись оказалась на лицевой стороне сложенного пакета и была полностью открыта для чтения. Это необходимо, поскольку именно в этой таблице содержится полная информация о документе: обозначение изделия, наименование организации, масштаб, фамилии разработчиков и другие данные, идентифицирующие чертеж.

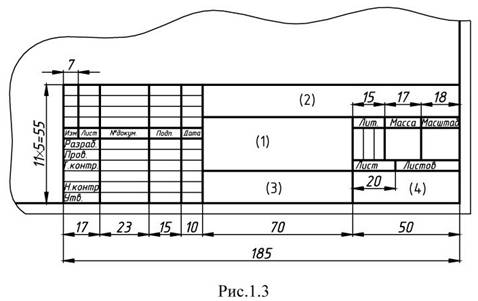

Оформление штампа чертежа: требования к шрифтам

Штамп (основная надпись) чертежа служит носителем всей сопроводительной информации о документе. В нем указываются следующие данные:

• шифр документации;наименование объекта;
• название чертежа;реквизиты организации-разработчика;
• масса изделия;
• масштаб изображения;
• стадия разработки (эскизный проект, технический проект, рабочая документация и т. д.);
• порядковый номер листа;
• дата выпуска;
• фамилии ответственных лиц: разработчика, нормоконтролера, проверяющего.

Поскольку габариты штампа остаются неизменными для всех форматов — от А4 до А1 и крупнее — высота знаков при его заполнении также строго регламентирована отраслевыми стандартами. В зависимости от назначения графы применяются следующие размеры шрифта:

Все надписи, независимо от размера, должны быть четкими и легко читаемыми, чтобы исключить двоякое толкование информации при согласовании, передаче документации и запуске изделия в производство.

Оформление подписей элементов чертежа

На одном листе чертежа нередко размещается несколько графических элементов: основной вид, разрез, выносные узлы, сечения. Каждый такой фрагмент должен иметь собственное наименование, которое располагается непосредственно над изображением. Для этих подписей используется тот же чертежный шрифт, что и для остального текста. Если оформляется выносной узел, его название дополняется указанием масштаба, в котором выполнен данный фрагмент.Помимо подписей к изображениям, обязательному заполнению подлежит штамп (основная надпись), содержащий сведения о документе в целом.

Требования к нанесению позиций (номеров составных частей изделия) предписывают использовать шрифт на 1–2 номера крупнее, чем для размерных чисел. Такая градация обеспечивает иерархию восприятия: позиции, обозначающие элементы на сборочных чертежах, становятся более заметными, что упрощает чтение спецификации и поиск деталей.

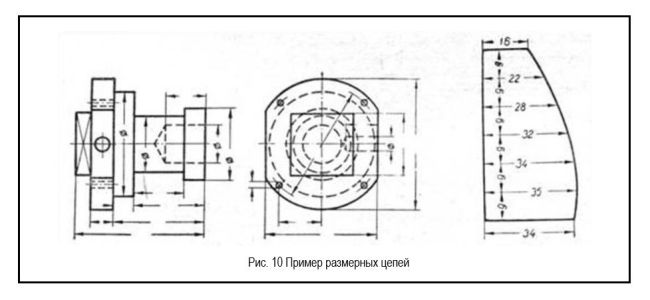

Размерные числа наносятся непосредственно над размерными линиями. Это могут быть единичные размеры, определяющие параметры отдельных элементов, или цепочки размеров, последовательно расположенные вдоль всего контура изделия. Важное правило: каждый размер должен встречаться на чертеже не более одного раза — дублирование размеров не допускается.

Для размерных чисел, как правило, выбирают шрифты наименьших номеров — 2,5 мм или 3,5 мм, что обеспечивает достаточную читаемость при сохранении компактности на поле чертежа.

Применение стандартов в CAD‑программах

В современных CAD-средах (таких как AutoCAD, SolidWorks, Revit) требования стандартов реализуются через конкретные шрифты и настройки. Например, в AutoCAD популярны так называемые SHX-шрифты (Simplex, Romans и др.), а также TrueType-шрифты (например, Arial в формате TTF). При настройке текста в проекте инженер выбирает высоту букв, толщину линий и стиль, ориентируясь на требования стандарта.

Важно понимать, что, хотя CAD-шрифты технически отличаются от шрифтов, соответствующих ГОСТ, они должны отвечать тем же логическим требованиям: читаемости и соблюдению пропорций, которые установлены в нормативной документации. Использование неподходящих декоративных шрифтов затрудняет чтение чертежа и может противоречить требованиям, предъявляемым к технической документации.

В системах автоматизированного проектирования используются два основных формата шрифтов:

Установка шрифтов в AutoCAD выполняется через папку Fonts в каталоге программы или через системную папку Windows для TrueType-шрифтов.

SolidWorks позволяет задать стандарт документа (ГОСТ, ISO, ANSI и др.) непосредственно в настройках чертежа, что автоматически применяет соответствующие параметры шрифтов, размеров и обозначений. Это обеспечивает:

1. Автоматическое применение правильных толщин линий для текста.
2. Корректное отображение кириллицы и специальных символов.
3. Соответствие высот шрифтов требованиям ЕСКД.

AutoCAD использует механизм Text Styles, где инженер настраивает параметры шрифта, высоту, наклон и коэффициент ширины в соответствии с таблицами ГОСТ 2.304-81. Основные параметры настройки:

Когда студент выполняет чертежи вручную, он должен ориентироваться на параметры ГОСТ: высоту букв, соотношение строчных и прописных, тип шрифта (прямой или наклонный). При работе в CAD настройка высоты букв производится в миллиметрах, а стиль выбирается таким образом, чтобы соответствовать требованиям стандарта и обеспечивать читаемость при печати.

Заключение

Шрифты на инженерных чертежах — это не декоративный элемент, а неотъемлемая часть стандартизированной технической документации. Российский ГОСТ 2.304‑81 задает точные параметры шрифта: размеры, типы и правила начертания.

Если вы сомневаетесь в правильности оформления чертежа или не уверены, что все надписи соответствуют ГОСТ, сервис Work5 поможет быстро и качественно выполнить чертёж под ключ. Специалисты сервиса учтут все требования нормативной документации — от выбора подходящего шрифта до корректного заполнения основной надписи и штампа. Обратившись к профессионалам, вы сможете быть уверены, что ваша работа будет принята без замечаний.

Точность в строительстве начинается с чертежа. Ключевую роль здесь играют оси — они задают геометрическое положение несущих конструкций, обеспечивая взаимосвязь между разделами проекта и возможность точного переноса объекта на местность. Без четкой системы координат даже качественные материалы не гарантируют надежности сооружения.

Однако единая система обозначений важна не меньше, чем сама разметка. В России ее определяют государственные стандарты. ГОСТ Р 21.1101–2020 устанавливает общие требования к проектной документации, а ГОСТ 21.501–2020 регламентирует оформление архитектурно-строительных чертежей. Соблюдение этих норм исключает разночтения и предотвращает ошибки на этапе строительства.

В статье рассмотрим, зачем нужны оси на чертежах и как требования ГОСТов регулируют их применение.

Статья подготовлена нашей командой Work5, мы консультируем по всем типам студенческих работ.

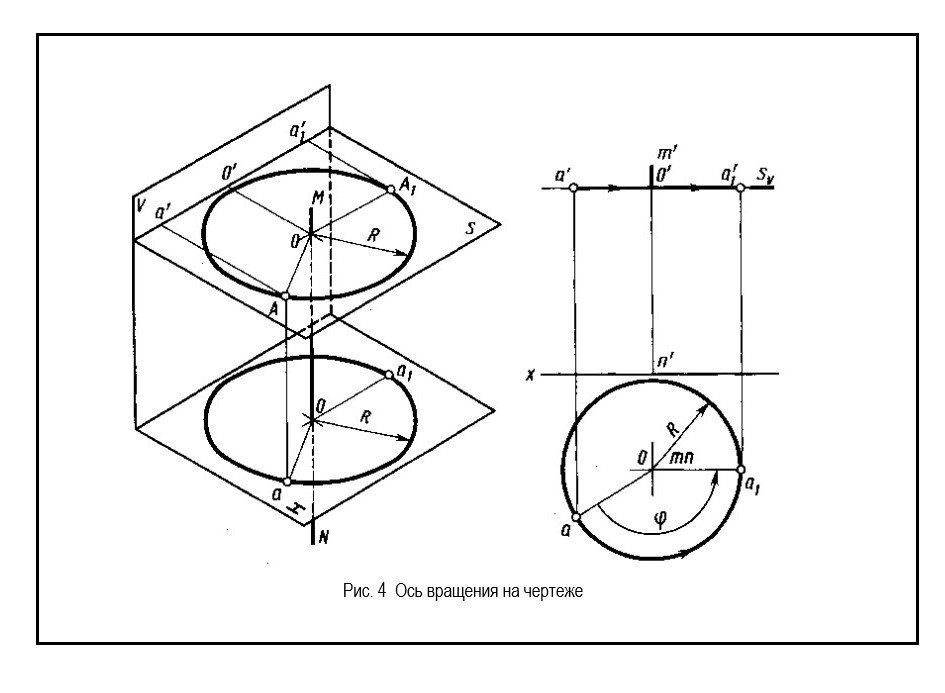

Типы осей на чертежах

Оси на чертежах — это система условных линий, которая задает геометрию и координацию элементов здания или конструкции. Они используются в архитектурных, конструктивных и инженерных чертежах и служат базой для привязки всех элементов: стен, колонн, перекрытий, оборудования. Применение осей регламентируется строительными нормами и стандартами (например, СПДС — система проектной документации для строительства), где определены правила их нанесения, обозначения и использования.

Оси выполняют сразу несколько функций. Во-первых, они задают координатную сетку, по которой можно точно определить положение любого элемента. Во-вторых, они обеспечивают согласованность между разными разделами проекта: архитектурным, конструктивным и инженерным. В-третьих, оси используются на строительной площадке при разбивке здания.

Основные оси vs. дополнительные оси: в чем разница

Основные оси — это базовые линии, которые формируют координационную сетку здания. Они проходят через ключевые несущие элементы: колонны, несущие стены, каркасные узлы. Именно по основным осям задаются габариты здания и расстояния между конструкциями. Эти оси обязательно присутствуют на всех чертежах и имеют сквозную нумерацию или буквенное обозначение. Обычно в одном направлении используют цифры, в другом — буквы, чтобы избежать путаницы.

Дополнительные оси вводятся в тех случаях, когда базовой сетки недостаточно для точного задания геометрии. Это может происходить, например, при наличии сложных узлов, нестандартных элементов, выступов, ниш или оборудования, которое требует отдельной привязки. Дополнительные оси не заменяют основные, а уточняют их. Они обозначаются с индексами (например, 1а, 2б) или дробными значениями, чтобы сохранить связь с основной системой координат.

Ключевое различие между ними — в уровне значимости и области применения. Основные оси задают каркас всей системы координат, дополнительные — локально уточняют положение отдельных элементов. При чтении чертежа сначала ориентируются по основным осям, а затем используют дополнительные для детализации.

Продольные и поперечные оси: как определить направление

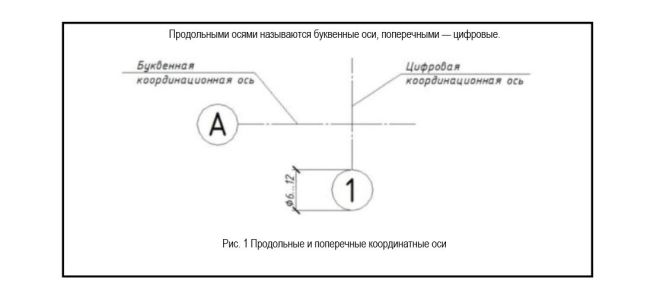

Продольные и поперечные оси различаются по направлению относительно главной протяженности здания. Продольные оси идут вдоль длинной стороны здания, поперечные — перпендикулярно им.

Определить направление можно несколькими способами. Самый простой — посмотреть на габариты: если одна сторона здания значительно длиннее другой, то оси, идущие вдоль этой стороны, будут продольными. В типовой практике продольные оси чаще обозначаются буквами, а поперечные — цифрами, но это не строгое правило, а распространенная конвенция.

В каркасных зданиях продольные оси обычно проходят через ряды колонн вдоль здания, а поперечные — через поперечные рамы. В жилых зданиях продольные оси часто совпадают с линиями несущих стен.

Важно понимать, что это деление не формальное, а функциональное. Оно помогает быстрее ориентироваться в чертеже, понимать направление несущих элементов и логику конструкции. При этом в сложных или квадратных в плане зданиях различие может быть менее очевидным, и тогда ориентируются на принятую систему обозначений в проекте.

Оси симметрии и модульная сетка: использование в сложных проектах

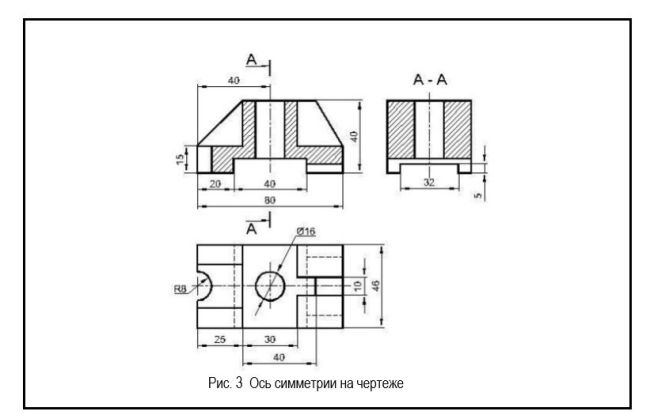

Оси симметрии применяются в проектах, где геометрия здания или его частей построена на принципе симметрии. Такая ось проходит через центр композиции и делит объект на равные или зеркальные части. Она может совпадать с одной из основных осей или вводиться отдельно как дополнительная.

Использование осей симметрии упрощает проектирование и проверку решений. Если одна часть здания разработана, вторую можно получить зеркально, что снижает вероятность ошибок. Кроме того, это облегчает чтение чертежей: достаточно понять одну половину, чтобы представить всю конструкцию.

Модульная сетка — это система осей, основанная на повторяющемся шаге (модуле). В строительстве часто используется унифицированный модуль (например, 600 мм или кратные ему значения), который задает расстояния между осями. Такая система позволяет стандартизировать размеры элементов, упростить производство и монтаж.

В сложных проектах модульная сетка может комбинироваться: например, основной шаг сохраняется в большей части здания, а в отдельных зонах вводятся укрупненные или уменьшенные модули. Это позволяет сочетать стандартизацию с гибкостью.

Совместное использование осей симметрии и модульной сетки особенно важно в крупных и сложных объектах — общественных зданиях, промышленных сооружениях, транспортных узлах. Модульная сетка обеспечивает регулярность и технологичность, а оси симметрии — композиционную и конструктивную логичность.

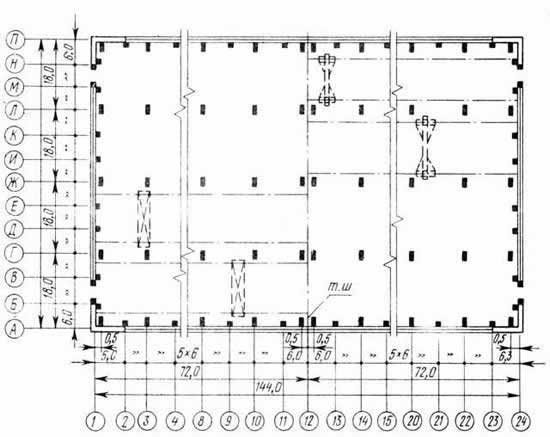

Обозначение осей по ГОСТу

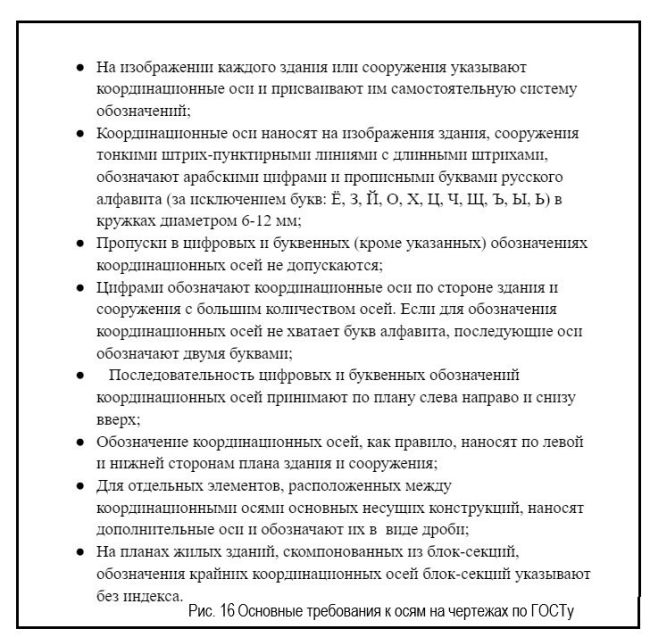

Обозначение координационных осей регулируется стандартами СПДС, прежде всего ГОСТ Р 21.101-2020. В этих документах зафиксированы обязательные для всех проектных чертежей правила: нанесение, обозначение и однозначное чтение схемы.

Координационные оси наносят тонкими штрихпунктирными линиями с длинными штрихами. Их обозначают в кружках диаметром 6–12 мм арабскими цифрами и прописными буквами. Оси служат для определения взаимного положения элементов здания и привязки к геодезической основе.

Каждому зданию присваивается собственная система осей. Перенос обозначений с одного объекта на другой без переиндексации нарушает однозначность чертежа.

Буквенные и цифровые оси: правила комбинирования

Цифры применяют для осей в направлении, где их больше, буквы — в перпендикулярном направлении. Это позволяет визуально различать направления и быстрее ориентироваться в плане.

Последовательность обозначений сохраняется без пропусков. Пропуск цифры или буквы (например, 1, 2, 4) считается ошибкой.

Из букв русского алфавита исключаются те, которые легко перепутать визуально: е, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь.

При нехватке букв вводят двойные обозначения: АА, ББ, ВВ.

Дополнительные оси между основными обозначают дробью: в числителе — предыдущая ось, в знаменателе — порядковый номер внутри интервала (например, 1/1, 1/2). Так сохраняется связь с основной системой координат.

Маркировка осей: требования к шрифтам и размерам

Требования к оформлению надписей задает ГОСТ 2.304-81, определяющий типы шрифтов, их высоту, наклон и толщину линий. Для осей применяют стандартные чертежные шрифты: читаемость обозначений напрямую влияет на точность работ.

Обозначения осей помещают в кружки диаметром 6–12 мм. Размер выбирают в зависимости от масштаба чертежа: чем мельче масштаб, тем крупнее знак.

Высота букв и цифр должна соответствовать ряду стандартных размеров (3,5; 5; 7 мм и т.д.), принятых в ЕСКД. Отклонения не допускаются, чтобы сохранить единообразие документации.

Обозначения осей должны быть одинаковыми на всех листах проекта.

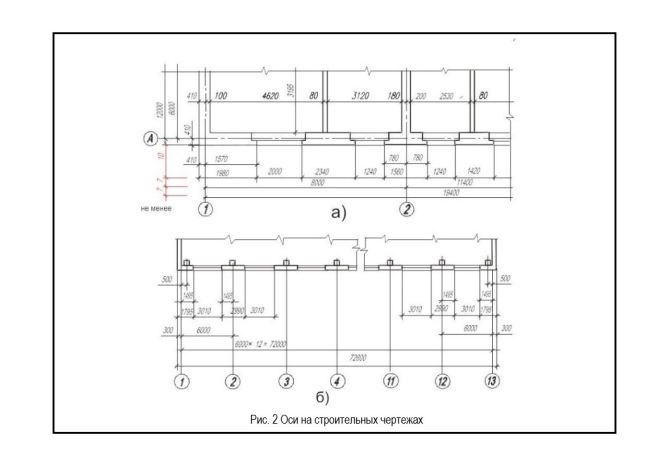

Примеры схем осей в генплане и привязка элементов

На генплане оси используются не только внутри здания, но и для его размещения на участке. Здание привязывается к разбивочной основе (геодезической сетке) через расстояния от осей до границ участка, красных линий или других объектов. Оси становятся связующим звеном между проектом и местностью.

Если элемент расположен между основными осями, его положение задают через дополнительные оси или размеры от ближайших координационных осей.

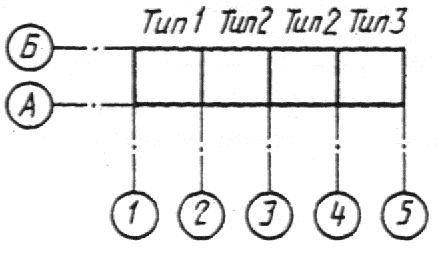

Для повторяющихся элементов допускается упрощенное обозначение: указывают только крайние или характерные оси. Это снижает перегруженность чертежа, но требует однозначности всех связей.

Правила нанесения осей

Нанесение осей включает порядок расположения, логику нумерации и контроль точности. Эти требования закреплены в СПДС.

Нумерация осей: последовательность для этажей и секций

Оси задаются на плане и сохраняются для всех этажей: система координат должна быть единой для всего здания.

Если здание состоит из блок-секций, каждая секция может иметь собственные обозначения с индексом, например «с».

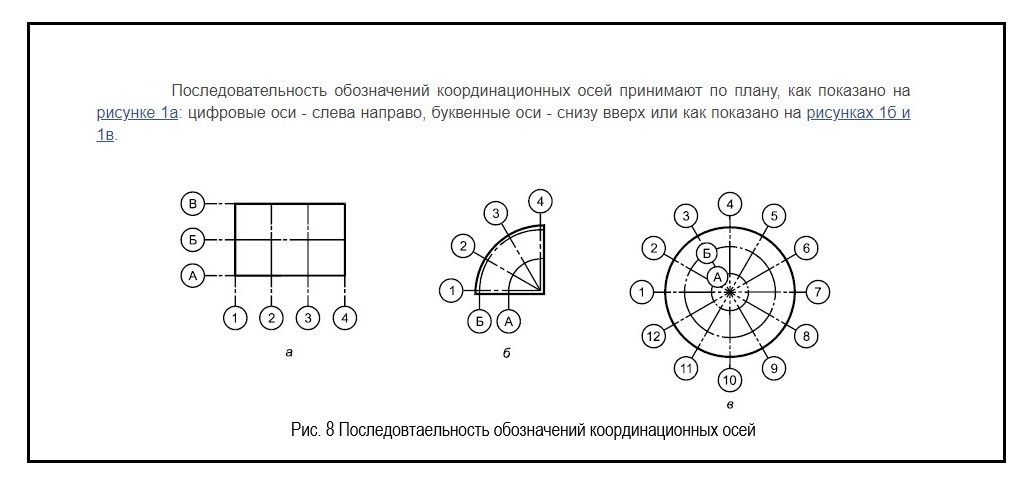

Последовательность обозначений:

• цифровые оси — слева направо;
• буквенные — снизу вверх.

Это направление совпадает с естественным порядком чтения чертежа и уменьшает вероятность ошибок.

Если оси на противоположных сторонах здания не совпадают, их обозначения дублируют сверху или справа, чтобы избежать неоднозначности на сложных планах.

Расстояния между осями

Расстояния между координационными осями задают основные размеры здания. Они фиксируются в миллиметрах и должны быть согласованы между всеми разделами проекта.

СПДС требует:

• указывать все размеры между осями;
• избегать противоречий в размерах;
• замыкать цепочки размеров без расхождений.

Сумма промежуточных расстояний должна точно равняться общему размеру. Любое расхождение приведет к проблемам на стройке.

При модульной координации расстояния кратны базовому модулю (например, 600 мм), что упрощает проектирование и монтаж.

Как избежать ошибок: частые ошибки и контроль

Наиболее частые ошибки связаны с логикой обозначений:

1. Пропуски в нумерации или буквенных обозначениях.
2. Дублирование обозначений — разные оси с одинаковой маркировкой.
3. Неправильное использование дополнительных осей — без связи с основной системой или без дробной структуры.
4. Несоответствие между чертежами — оси на плане, разрезе и фасаде должны совпадать. Расхождение означает ошибку координации проекта.

Контроль включает:

• проверку непрерывности нумерации;
• проверку совпадения осей на всех листах;
• проверку сумм размеров между осями;
• проверку соответствия обозначений ГОСТ.

При выполнении этих условий система осей будет однозначной и пригодной как для чтения, так и для разбивки здания на местности.

Работа в CAD-программах

Работа с координационными осями в CAD и BIM-среде строится по одним и тем же принципам: сначала создается базовая сетка, затем она используется для привязки всех элементов. Разница между программами — в уровне автоматизации и способе задания параметров.

AutoCAD

В AutoCAD (включая AutoCAD Architecture) оси чаще всего создаются как линии или как элементы специализированной сетки. Логика работы следующая:

1. Задается система координат проекта (обычно начало 0,0 принимают за характерную точку здания).
2. Создаются линии осей с помощью стандартных инструментов (LINE, XLINE или специализированных средств архитектурных надстроек).
3. Назначаются слои: линии осей и их марки должны находиться на отдельных слоях — это важно для экспорта и печати.
4. Добавляются блоки с марками осей (кружки с буквами и цифрами).
5. При необходимости используется массив или копирование для создания равномерной сетки.

AutoCAD не навязывает строгую структуру, поэтому контроль соответствия ГОСТ полностью лежит на проектировщике.

Autodesk Revit

В Autodesk Revit работа с осями встроена в логику модели. Оси здесь — это объект «Сетка» (Grid), который автоматически участвует в координации модели:

1. Открывается план или фасад.Выбирается вкладка «Архитектура» → инструмент «Ось».
2. Указываются начальная и конечная точки — создается линия оси.
3. Программа автоматически присваивает имя (А, Б, В или 1, 2, 3).
4. При копировании создаются новые оси с последовательной маркировкой.

Особенность Revit — оси отображаются сразу на всех связанных видах, если они пересекают соответствующий уровень. Это устраняет типичную проблему несоответствия между планами.

КОМПАС-3D

В КОМПАС-3D:

1. Создается базовая геометрия или эскиз.
2. Используется инструмент построения осевых линий (в эскизе или чертеже).
3. Задаются параметры: направление, шаг, количество осей.
4. Для регулярных сеток применяется параметрическое построение (массивы).

В отличие от Revit, здесь оси являются графическими элементами, поэтому важно вручную контролировать их согласованность.

Автоматизация нанесения: плагины и скрипты

Современные CAD и BIM-системы позволяют автоматизировать работу с осями.

В Revit существуют надстройки, например DimGrids, которые позволяют автоматически проставлять размеры между осями за несколько действий и работать сразу с группами осей.

Также используются:

• скрипты Dynamo (в Revit) — для генерации сеток по заданным параметрам;
• пользовательские блоки и LISP-скрипты в AutoCAD — для автоматического создания сеток и маркировки;
• BIM-плагины для координации (например, генерация 3D-осей для проверки модели).

Автоматизация особенно важна в больших проектах, где вручную поддерживать согласованность осей невозможно.

Экспорт чертежей: как сохранить соответствие ГОСТ 21.501–2020

ГОСТ 21.501–2020 задает требования к оформлению архитектурно-строительных чертежей, включая отображение координационных осей.

При экспорте из CAD/BIM необходимо учитывать три аспекта:

1. Слои и стили линий. Линии осей должны сохранять тип (штрихпунктирная) и толщину. В AutoCAD это контролируется через слои, в Revit — через таблицы стилей линий.
2. Марки осей. Обозначения (буквы и цифры в кружках) должны экспортироваться как отдельные элементы, а не теряться или заменяться текстом. При импорте и экспорте сеток Revit сохраняет марки и слои.
3. Координатная привязка. При обмене файлами важно использовать общую систему координат. Если ее нарушить, оси «съедут», и чертеж станет непригодным для разбивки.

На практике применяют правило: экспорт выполняется с фиксированной точкой (например, пересечение осей А-1), которая используется как опорная при обмене файлами.

Проверка — это обязательный этап, потому что ошибки в осях приводят к самым серьезным последствиям: от несовпадения конструкций до ошибок при строительстве.

Чек-лист для проверки (7 пунктов)

Проверка выполняется последовательно, без пропусков:

• Непрерывность обозначений. Нет пропущенных цифр или букв. Последовательность должна быть полной.
• Уникальность осей. Нет повторяющихся обозначений. В Revit это контролируется автоматически, в AutoCAD — вручную.
• Совпадение на всех видах. Оси на планах, разрезах и фасадах совпадают по положению и обозначению.
• Корректность расстояний. Сумма размеров между осями совпадает с общими габаритами.
• Правильное оформление. Тип линии, размер кружков, шрифт соответствуют требованиям СПДС и ГОСТ.
• Привязка элементов. Все ключевые элементы (стены, колонны) имеют привязку к осям, нет «висящих» элементов.
• Координатная система. Проверено положение здания относительно базовой точки (0,0 или геодезическая привязка).

Если хотя бы один пункт не выполнен, чертеж считается некорректным.

Мобильные приложения для быстрой проверки

Для оперативной проверки чертежей используют мобильные приложения. Они не заменяют полноценную проверку, но позволяют быстро выявить ошибки:

• «Чертежник.ГОСТ» — ориентирован на проверку оформления по стандартам (шрифты, линии, обозначения);
• Autodesk Viewer (мобильная версия) — позволяет просматривать DWG и проверять слои, оси и привязки;
• BIM 360 / Autodesk Construction Cloud — используются для проверки моделей и координации.

Такие приложения удобны в вузе, когда нет доступа к рабочей станции. Они позволяют быстро проверить, совпадают ли оси, корректны ли размеры и не нарушена ли структура проекта.

Случаи из практики

Пример 1: исправление ошибок в нумерации осей на промышленном объекте

В каркасном здании с большим количеством пролетов была выявлена ошибка: после оси 5 сразу следовала ось 7 — ось 6 пропущена.

С точки зрения нормативов это недопустимо. ГОСТ требует непрерывности цифровых и буквенных обозначений.

Последствия:

• нарушается однозначность координатной сетки;
• невозможно корректно задать привязку элементов;
• возникают ошибки при разбивке на местности.

Исправление выполняется не простой вставкой пропущенной оси. Сначала анализируют, является ли пропуск следствием удаления элемента или ошибкой нумерации. Если ось должна существовать (есть конструктивный шаг), ее восстанавливают и проверяют все размеры между осями.

Затем выполняют перенумерацию: цифровые оси — слева направо, буквенные — снизу вверх.

После этого проверяют все планы этажей, разрезы, фасады, спецификации и схемы. В крупных проектах оси используются во всех разделах: исправление только на одном листе не решает проблему.

Корректная система осей — это сквозная координация всего проекта, а не локальное исправление.

Пример 2: привязка нестандартных элементов к центральным осям

Второй типичный случай — размещение элементов, не совпадающих с основной сеткой: технологическое оборудование, лестничные узлы сложной формы, нестандартные колонны или перегородки.По ГОСТ такие элементы не «подгоняют» под существующие оси, а вводят дополнительные. Они обозначаются дробью: в числителе — ближайшая основная ось, в знаменателе — порядковый номер внутри пролета.

Например, между основными осями 1 и 2 расположен элемент, который нельзя точно задать только размерами. Вводят оси:

• 1/1 — первая дополнительная;
• 1/2 — следующая.

Это важно по двум причинам:

• Сохраняется связь с основной системой координат — элемент можно однозначно найти относительно базовых осей.
• Упрощается чтение чертежа — инженер сразу понимает, в каком пролете находится элемент, без пересчета размеров.

ГОСТ допускает продолжение нумерации для некоторых элементов (например, фахверковых колонн) без дробей, если это логически оправдано.

Актуальные стандарты

Система оформления чертежей в строительстве основана на СПДС. Ключевые документы:

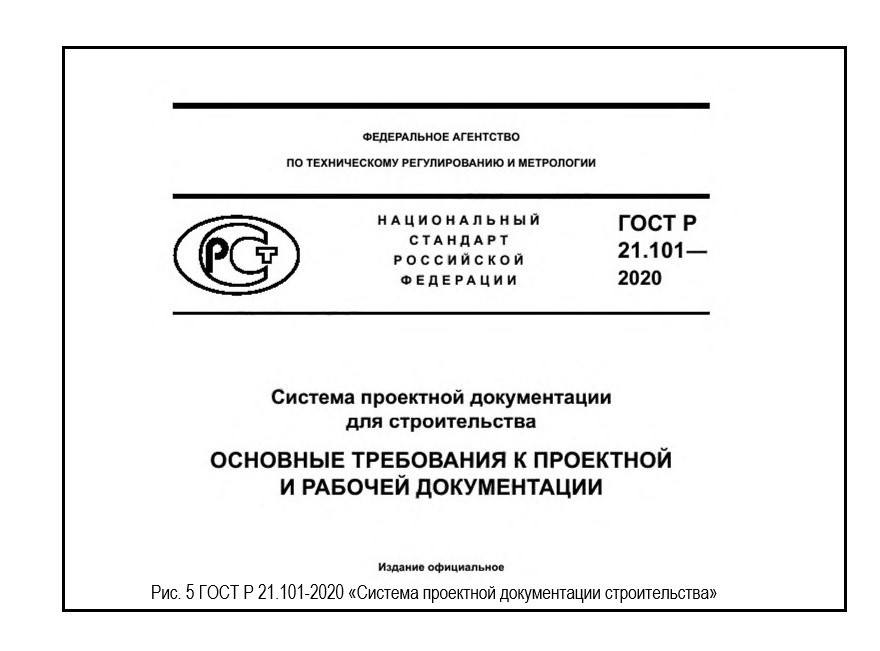

• ГОСТ Р 21.101–2020 — базовые требования к проектной документации;
• ГОСТ 21.501–2020 — правила выполнения архитектурно-строительных чертежей;
• ГОСТ 2.304–81 — требования к шрифтам;
• СП 301–2020 — организация строительства и документация (применяется совместно с ГОСТ).

Таблица: ГОСТ 21.501–2020 vs. СП 301–2020

ГОСТ 21.501 и ГОСТ Р 21.101 работают вместе: первый отвечает за конкретные чертежи, второй — за общую систему правил.

Ключевая сложность в самостоятельном составлении чертежей заключается в том, что требуется производить оформление каждого элемента в соответствии с установленными государственными нормами. Иначе работа может быть не принята научным руководителем или же реализатором проекта.

Перед составлением бумаги требуется ознакомиться с принятыми обозначениями, которые используются в большинстве работ.

Какими бывают обозначения на чертежах?

Тут все зависит от задания. Обозначения:

• Буквенными – используются для обозначения условных показателей, а также наименований материалов
• Цифровыми – применяются для указания точных размеров, а также углов, дополнительных сведений, важных для точного производства продукции (например, диаметра или глубины)

• Графическими – применяются для обозначения любых показателей на чертеже, от стандартных размеров, до материалов, узлов, дополнительных компонентов конструкции

Важно: Все обозначения расшифровываются или в специально отведенном месте, или на пустом пространстве. Человек придерживается общепринятых норм обозначения.

Зачем нужны обозначения на чертежах?

Обозначения нужны для понимания и разбора предоставленного документа. Они помогают быстро сориентироваться в показателях, разобрать все сведения на основании схемы, а не многочисленных подписей, названий, которые перегружают изображение. В результате на изучение конструкции или товара требуется меньше времени, так как понимание не затрудняется – проверяющий сразу понимает, что изображено, какие параметры отмечены и прочее. И сразу видит, требуется ли внесение корректировок.

Использование графических отображений – это вариант визуальной коммуникации создателя и проверяющего. Чтение должно получиться однозначным, простым, и в случае, если все работы были проведены верно – иных вариантов понимания работы, за исключением правильного – быть не может.

Дополнительная информация! Отображение объектов трехмерной вариации на плоскости практикуется уже несколько сотен лет. Однако правила, дополнения стандартов, направленные на упрощение создания работы, появились относительно недавно.

Где найти список обозначений?

Вариантов несколько:

• Справочники. Это оптимальный, достоверный способ поиска сведений, который исключает неточности или ошибки. Для каждой специальности и направления разрабатываются уникальные справочники, из-за чего на поиск данных может уйти время
• Государственные стандарты. ГОСТов не меньше, чем направлений в книгах, а потому предстоит потратить пару часов на поиск нужного варианта стандарта, применимого к конкретной ситуации
• Методические материалы. Если составление документа осуществляется по заданию учебной организации – студенту будут предоставлено методические указания
• Интернет-ресурсы. Не самый достоверный, но самый простой вариант поиска информации. Предполагается поиск информации для нужного направления, однако при этом присутствует вероятность того, что статья составлялась не профессионалом, из-за чего в ней появляются серьезные ошибки

Совет: Использовать интернет-источники стоит лишь в крайней мере, с учетом возможного наличия ошибок, недочетов.

Разновидности чертежной документации

Для удобства понимания графическая документация разделена на ключевые разделы, в которых установлены индивидуальные списки используемых обозначений:

• Архитектурно-строительное. Предполагается изображение части строения или всего строения в целом, чтобы отобразить планируемые архитектурные решения. Предполагается отображение стандартных элементов, фасадов, планов, разрезов для понимания отличий сооружения
• Машиностроительное. Чертежи создаются в качестве главной и вспомогательной документации, используемой в производственных процессах. В зависимости от типа документа могут отображаться как общие компоненты, так и мелкие детали
• Топографическое. Используются для предоставления информации об изучаемой местности. Предполагается отображение как информации о поселениях, так и природном ландшафте, промышленных построек, дорог и прочее. Детализация зависит от требований к проекту

Условные обозначения на общетехнических, машиностроительных чертежах

Предполагается отображение следующих элементов на документе:

• Сведений о радиусе при использовании английской заглавной буквы р
• Диаметр – круг, перечеркнутый прямой линией, выходящей за его пределы
• Поверхности сферического типа
• Отверстия и углубления (допускается упрощенная система оформления)
• Показатели толщины
• Линии сложного вила, применяемые в местах пересечения
• Дополнительные элементы конструкции по типу винтов

Важно: В каждом направлении присутствует принятые условные обозначения, которое рекомендуется предварительно изучить, и затем приступать к составлению работы. Иначе может потребовать доработка после проведения проверки. В работе есть допуски, устанавливающие допустимое отклонение от прописанных норм без потери первоначальных характеристик продукции.

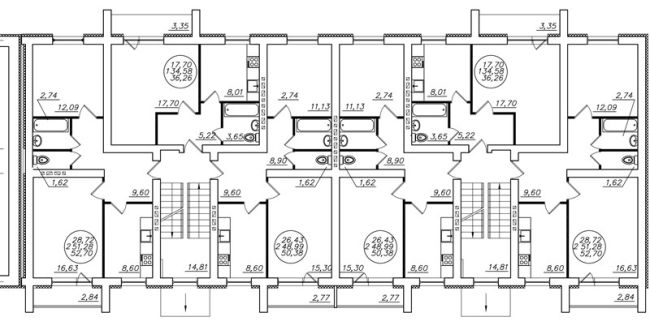

Условные обозначения на строительных чертежах

В строительном направлении обозначений много, а потому рекомендуется осуществить предварительное изучение государственного стандарта номер 21.201-2011.

Главными моментами в стандарте являются:

• При прорисовке стен отображаются проемы, утолщения
• Для колонн осуществляется дополнительное указание материалов
• Связи, фермы, плиты должны отображаться, подписываться
• Для оконных проемов указывается тип открывания или отсутствие данной функции
• Размещаются отмостки

Важно: Отсутствие обозначение сделает чертеж неверным, следовательно, его нельзя будет использовать в строительном направлении, так как в нем требуется точность, четкость сведений.

Условные обозначения на топографических схемах

Составление топографических карт – сложный процесс из-за огромного количества объектов, переносимых на них. При составлении учитываются методические указания и установленные стандарты, так как инае работа будет недостоверной или неверной.

Так, указываются места государственной геодезической сети. К счастью, на территории страны используется единая система координат.

Строения и их части отображаются с указанием информации о материалах, этажности, сфере назначения, точного размещения.

Инженерные системы отмечаются преимущественно в населенных пунктах, а на дорогах используются многочисленные условные знаки.

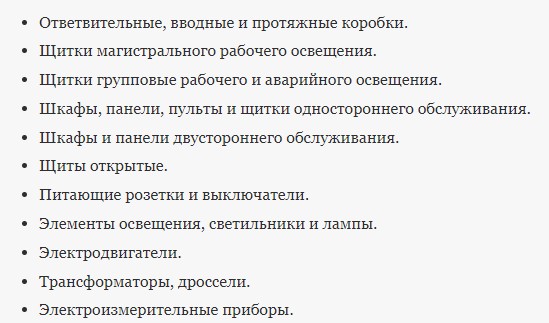

Условные обозначения на электрических схемах

При составлении электрических схем используются графические и буквенные отметки, при использовании которых мастер ориентируется в правилах прокладки системы, требованиях. Итак, графическими элементами являются:

А среди буквенных чаще применяются:
